TL-A3S

TL-A3S

  • TL-A3S是最新一代經濟型激光雕刻切割運動控制系統,基于4.3寸彩屏設計,具備更快和更穩定的網絡和USB傳輸能力。支持3軸運動控制和1路激光控制,配備配備激光雕刻切割軟件AutoLaser,支持CorelDraw,AutoCAD,Illustrator導出菜單,支持定制開發。
  • TL-A3S
  • TL-A3S
產品概述 產品規格
● DC24V/2A供電;
● 采用32位高速浮點嵌入式ARM架構,128MB Flash,512KB RAM,3路通用輸出,9路通用輸入,TTL電平;
● 配備4.3寸,分辨率480×272液晶顯示屏;
● 可實現3軸電機控制(X,Y用于平面運動,Z用于旋轉刀升降、U用于送料或平臺升降,Z/U軸復用一個端口),電機軸脈沖頻率可高達166KHZ;
● 采用7段S型加減速曲線和自適應速度規劃算法,同時支持一鍵設置速度參數和小圓限速,可以針對不同圖形,選擇不同的切割參數,支持反向間隙補償;
● 支持1路激光控制,TTL電平,激光控制輸出電壓0~5V可調,PWM輸出1K~100K可調,占空比0~100%可調;
● 支持USB2.0接口,支持電腦USB通訊,支持U盤讀寫文件;
● 支持100Mbps網絡通訊;
● 支持實時時鐘,機器鎖機功能;
● 支持旋轉刀切割功能,具備mark定位切割功能,旋轉刀高度補償,壓料棍控制;
● 支持軌跡預覽,斷電續雕,工作中實時修正光強和速度,旋轉雕刻,雙平臺切換,分割送料,壓料送料,自動吹氣、自動對焦、腳踏開關、安全保護、固件升級,加工信息統計等功能;
● 支持中文簡體,英文,中文繁體,韓語,俄語,意大利語,西班牙語,葡萄牙語,越南語等多國語言;
產品配件:

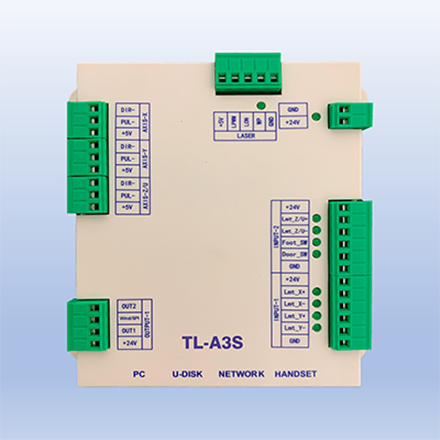

1.TL-A3S主板
2.TL-A3S面板
3.方口USB線*1, PC延長線*1, U盤延長線*1, 交叉網線*1, 網絡延長線*1, 面板通訊線*1
4.沖壓件(套)*1

尺寸:
主板: 123.1mm*123.1mm
面板: 182.0mm*120.0mm(前),145.5mm*100.8mm(后)
